 产品展示 > 松下 > 双向流新风机  |
|

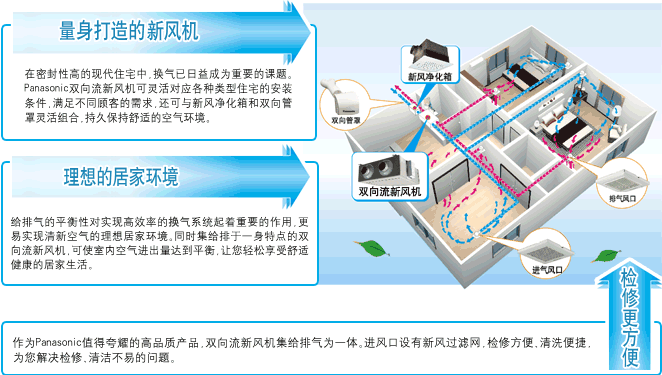

| ■ 双向流新风机，清新空气成就品质生活 | ||||||||
|
||||||||
|
||||||||
■ 产品外图形 |
||||||||
 |
||||||||
|
||||||||

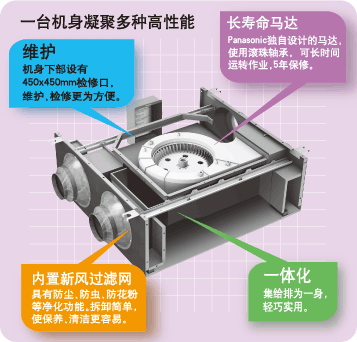

| ■ FY-50GHC 产品构造及配套部件 | ||||||||
|
||||||||

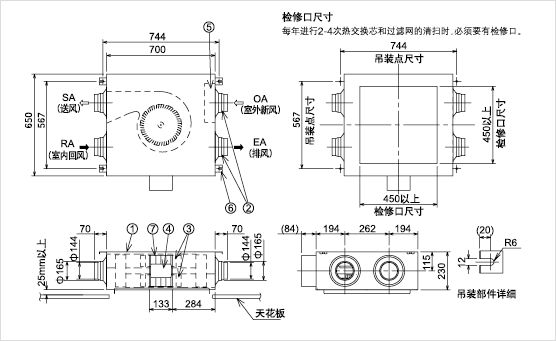

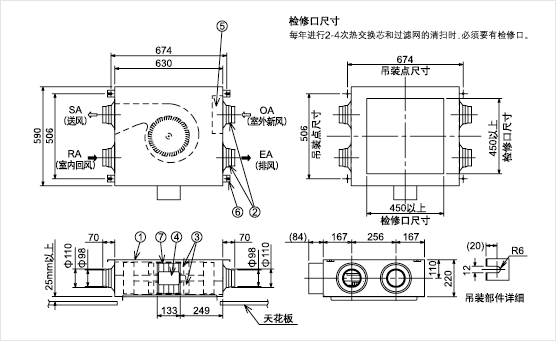

| ● 产品外形图（单位:mm） | ||||||||
 |
||||||||
|
||||||||

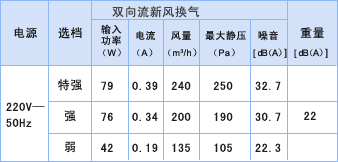

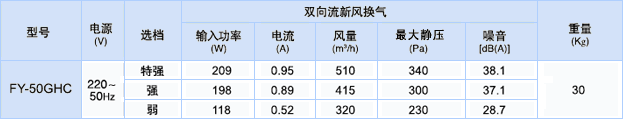

● 产品特性表  |
||||||||
| 1、 风量是在机外静压为0Pa的条件下测量的数值。 2、 输入功率、电流是在额定风量下测量的数值。 3、 噪音是在机组中央正下方1.5m处测量。 ※ 该产品的噪音值是在噪音测试室中测量的。在实际条件下，由于受环境音影响，噪音值会大于所标的数值。 |
||||||||

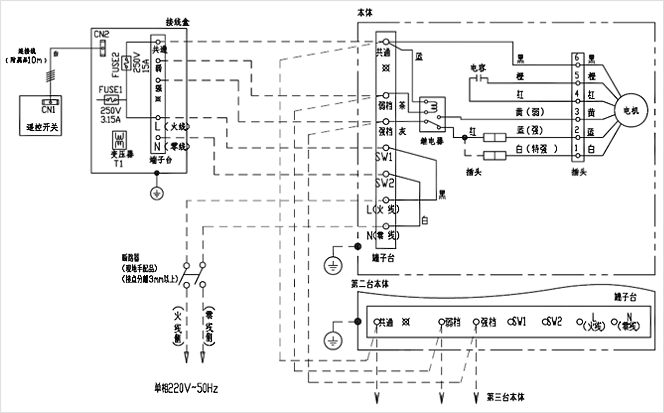

| ■ 电路图 | ||||||||
 |
||||||||
| ■ 连接时的注意事项 ※ 电路图中虚线部分的电线连接，由施工人员负责在现场实施。 ※ 接线前，请务必切断电源。 ※ 请使用断开触点距离在3mm以上的开关。 ※ 请使用额定电流在10A以上的开关。 ※ 电源线和开关之间的连接线，请使用通过CCC认证的依据GB 5023.5所规定的额定电压300/500V及以下的软电缆（软线）。各线芯的标称截面积为2.5mm规格，其中，电源电线请使用包括地线在内黄/绿配色的3芯线，各线芯的标称截面积为2.5mm2。 ※ 施工时请使用手套等防护用具。 ※ 电源线和开关的连接线，请确认用1.2N·m以下的扭力将电线和端子部牢固连接，连接应无松动。此时，请确认连接用的电源线导体不能粘有焊锡。 ※ 风量的调整分为强，弱或特强，弱的2种组合。出厂时设置为强，弱档组合。如需使用特强，弱时请客户进行切换。 ※ 由强切换为特强时，请将红线和蓝线之间的转换插头拆开，连接红线和白线的转换插头（点划线处）。 ※ 多台联动时，台数不应超过2台，否则，因电流过大，可能引起火灾。 ※ 接地完成后，请务必用螺钉固定好电源盒盖。 ※ 电源线损坏时，为避免危险，请让取得资格证书的人员进行更换作业。请和购入商品的代理店或安装店联系。 ※ 详细内容请仔细阅读安装说明书。 |
||||||||
| ■ 液晶控制器 | ||||||||
 |
||||||||
